Stroj na navíjení výztuže



Stroj na navíjení výztuže se používá k výrobě spirálové výztuže. Vyznačuje se pokročilou technologií řízení, stabilním provozem, vysokou produkční rychlostí, přesnými rozměry produktu, vysokou přesností, jednoduchým ovládáním, úsporou energie, vysokou účinností, nízkými výrobními náklady a multifunkčními-funkcemi. Díky integrovanému designu je robustní a odolný. Funguje plně automaticky, včetně automatického podávání, rovnání, navíjení a řezání. Systém číslicového řízení PLC zajišťuje přesné navíjení a formování spirály. K chodu celého stroje je zapotřebí pouze jedna obsluha. Stroj na navíjení výztuže je vhodný pro výrobu rámů automobilových sedadel, rámů slunečních clon, čtvercových hadovitých pružin, nepravidelně tvarovaných pružin do klecí pro domácí zvířata a klece pro hospodářská zvířata, košíků na jízdní kola, dílů motocyklů atd.



Model	TZ-10	TZ-12	TZ-16	TZ-22
Průměr ocelové tyče	6-10 mm	8-12 mm	10-16 mm	16-22 mm
Moc	5,5kw	7,5kw	11kw	15kw
Kapacita	20 m/min	15 m/min	12 m/min	10 m/min
Rozsah vnitřního průměru kroužku z ocelové tyče	100-300 mm	120-350 mm	150-500 mm	200-500 mm
Dimenze	1500*1000*1300 mm	1700*1100*1300mm	2000*1100*1400mm	2400*1500*1600mm
Hmotnost	850 kg	980 kg	1200 kg	1800 kg



1. Stroj na navíjení výztuže je ovládán číslicovým řízením a data lze zadávat pomocí dotykové obrazovky.

2. Tento stroj používá několik sad vysoce-kvalitních litých vyrovnávacích kol, aby byla zajištěna odolnost proti opotřebení a životnost.

3. Stroj na navíjení výztuže využívá k řezání hydraulický válec, jehož výsledkem je hladký řez bez otřepů-.

4. Všechny komponenty jsou vybaveny hydraulickým převodem a cykloidním motorem, což eliminuje potřebu podpory převodů a snižuje vůli převodů.

5. Každý milimetr délky je rozdělen na 50 pulsních segmentů s přesností podávání drátu regulovatelnou na 300±10 mikronů.

6. Stroj na navíjení výztuže nabízí funkce rychlého podávání, automatického řezání, ručního řezání, automatického zastavení a spuštění online.

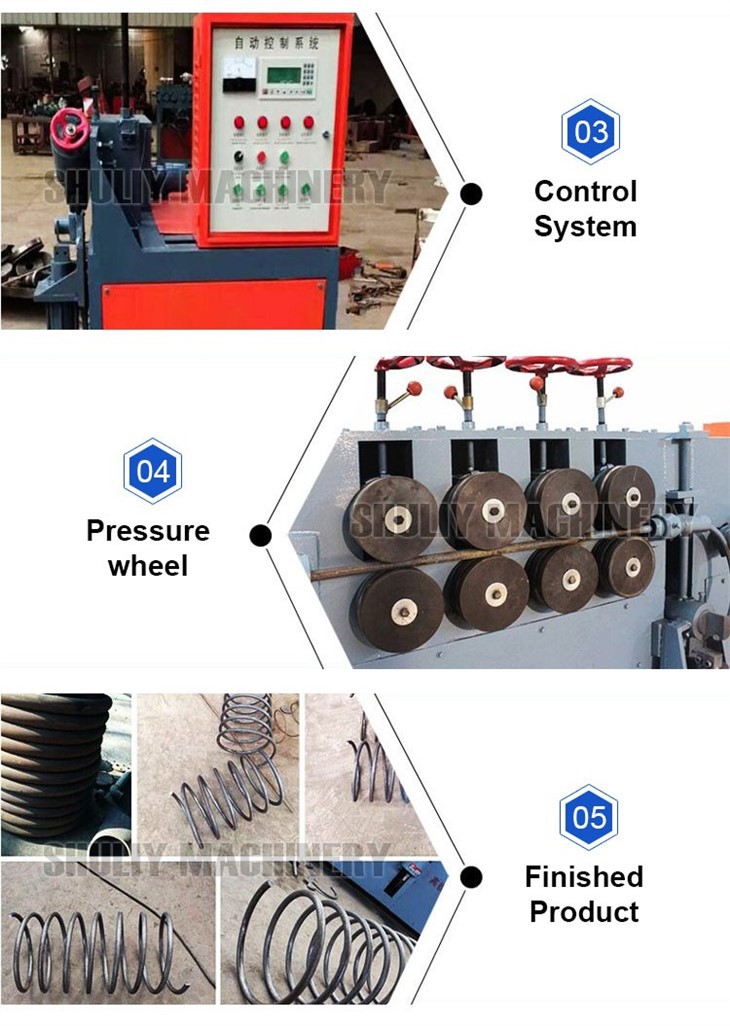

Stroj na navíjení výztuže se skládá z elektromotoru, hydraulických součástí (olejové čerpadlo, hydraulický motor, elektronický ventil, olejová nádrž, olejové potrubí atd.), před-nastavovací kolo, rovnací převodovka, navíjecí sestava, řezací sestava a program elektrického ovládání s číslicovým řízením. Základní deska PLC spouští a ovládá elektromotor, který pohání olejové čerpadlo. Tím se aktivují hydraulické komponenty, které zase pohánějí rovnací převodovku a pohánějí materiál dopředu. Materiál je navíjen na navíjecí sestavě a poté se řezací válec pohybuje nahoru, aby materiál odřízl, čímž je operace dokončena.
